Macchina da taglio laser Dowell 3D a 5 assi in vendita
Una macchina da taglio laser 3D a 5 assi (macchina da taglio laser tridimensionale a cinque assi) è un'attrezzatura sofisticata in grado di spostare una testa di taglio laser lungo cinque diversi assi: X, Y, Z (assi lineari) e due assi di rotazione (A e B). Questo movimento multidimensionale consente alla macchina di tagliare forme complesse ed eseguire tagli angolari impossibili con le tradizionali macchine da taglio laser 2D.
It Works Perfectly With Vertical and Horizontal Image Scroll
More Suggestions for Selection Priority Selection Guide: The Movable/interchangeable/Rotatable Workbench?
Choosing a 3D 5-axis laser cutting machine with movable/interchangeable platforms/rotatable workbenches essentially involves selecting “flexible production capacity”:
- If a company needs to balance multi specification workpieces, mass production, and space optimization, it can avoid the repeated investment of “one equipment corresponds to one type of workpiece”;
- Its “parallel job” feature can directly shorten the order delivery cycle, especially suitable for meeting the market order demand of “small batch, multi batch”;
- The convenience of operation reduces the dependence on skilled workers, while minimizing workpiece damage during handling, further reducing overall production costs.
| Workbench Type | Core Advantages | Applicable Scenarios | Selection Guide |
|---|---|---|---|
| Fixed workbench | Strong stability, suitable for ultra precision small parts | Aerospace micro components, high-precision molds | Flexible adaptation to multiple specifications of workpieces, higher space utilization efficiency |
| Rotary worktable | Suitable for processing circular/symmetrical surfaces | Rotating parts such as pipelines and wheel hubs | Supports ultra long/ultra wide workpieces, enabling parallel operations |
| Moving workbench | Flexible adaptation, efficient collaboration, space friendly | Multiple batches of small and medium-sized parts, large and medium-sized irregular parts, compact workshop | Balancing "complex processing+flexible production+space saving", with no shortcomings in adaptability |
Fixed Workbench (Standard Configuration）
The fixed worktable can carry large workpieces, and the stationary worktable avoids vibration during processing, ensuring cutting accuracy. The stable performance of the fixed workbench under long stroke conditions meets the cutting needs of industries such as shipbuilding for large-sized workpieces.

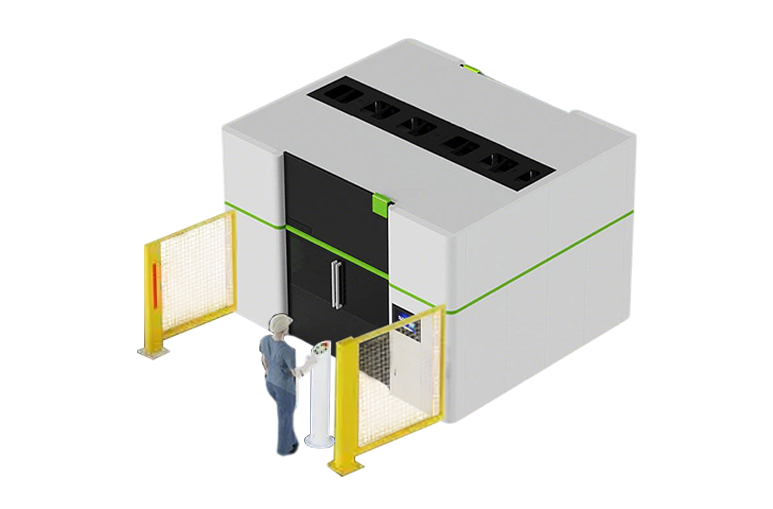

Rotary workbench (Optional)
The rotating worktable effectively reduces the number of clamping times and errors, efficiently optimizes the cutting process, achieves continuous operation, and shortens processing time; Expand the processing range, handle large and irregularly shaped workpieces, and improve production efficiency.

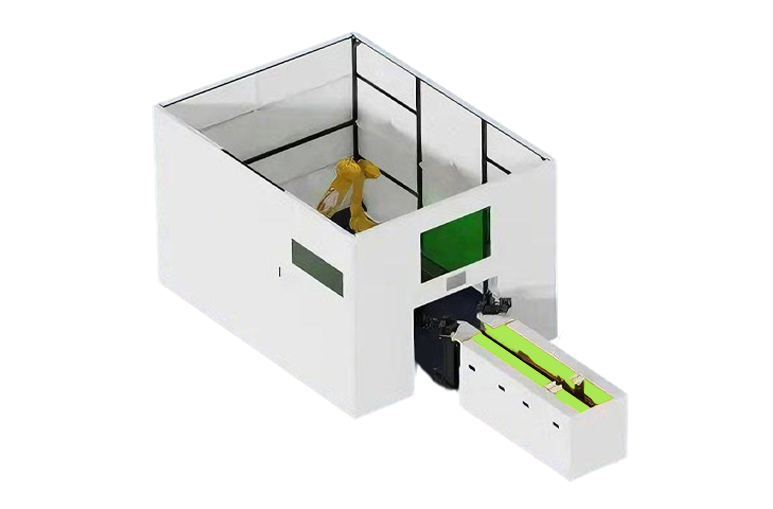

Moving Workbench (Optional)
The movable workbench can be directly moved to the operator’s side without bending over or using auxiliary tools to transport workpieces: It can process small precision parts (such as medical device components and mobile phone frames), as well as adapt to medium to large shaped workpieces (such as car bumper molds and robotic arm joints), without the need to replace dedicated workbenches;
Taglio laser a 5 assi Video di taglio
Video della macchina da taglio laser tridimensionale a cinque assi da 12000 W
Video sulla macchina da taglio laser a fibra per tubi smussati
Parametri tecnici
Vantaggi del taglio laser a 5 assi
Precisione senza pari
- In grado di ottenere tagli estremamente fini e accurati, riducendo gli sprechi di materiale e garantendo risultati di alta qualità.
Maggiore flessibilità
- La capacità di tagliare a varie angolazioni e lungo più piani consente la creazione di forme e disegni complessi, offrendo versatilità per diverse applicazioni.
Maggiore efficienza
- Velocità di taglio più elevate e funzionalità automatizzate migliorano la produttività e riducono l'intervento manuale, portando a processi di produzione più efficienti.
Versatilità dei materiali
- Adatte per tagliare un'ampia gamma di materiali, inclusi metalli, plastica e compositi, rendendo queste macchine adattabili a vari settori.
Necessità ridotta di elaborazione secondaria
- I tagli di alta qualità con bordi lisci spesso eliminano la necessità di ulteriori processi di finitura, risparmiando tempo e costi.
Caratteristiche della macchina da taglio laser a 5 assi
- Efficiente e preciso: ha le caratteristiche di alta velocità e alta precisione ed è particolarmente adatto per pezzi che hanno elevati requisiti di precisione e qualità di lavorazione. Questo efficiente metodo di lavorazione può apportare notevoli vantaggi economici alle imprese.
- Economico e risparmio energetico: rispetto alle tradizionali apparecchiature di lavorazione, è più economico e pratico. L'uso a lungo termine può ridurre i costi di produzione aziendale e il consumo energetico.
- Forte flessibilità: l'attrezzatura ha un'elevata flessibilità di lavorazione e può essere rapidamente regolata in base alle diverse esigenze di lavorazione per realizzare l'elaborazione di una varietà di forme complesse per soddisfare le diverse esigenze degli utenti e adattarsi ai cambiamenti del mercato.
- Protezione ambientale: non produce gas di scarico, acque reflue, fuliggine e altri inquinanti, soddisfa i requisiti di protezione ambientale e sostiene lo sviluppo sostenibile.
- Alta precisione ed alta efficienza: la macchina da taglio laser può completare tagli di alta qualità in breve tempo, soprattutto per pezzi con forme complesse, come contorni e strutture saldate nelle automobili. Effettua tagli ad diverse angolazioni.
Configurazione taglio laser a 5 assi
La testa di taglio può essere ruotata
La testa di taglio ha un ampio angolo di oscillazione ed entrambi gli assi possono oscillare non meno di ±50°, il che può soddisfare il taglio inclinato a qualsiasi angolo;
Forcellone oscillante in lega di alluminio
Il braccio oscillante è realizzato in fusione di lega di alluminio ad alta resistenza, leggero e con buona rigidità per garantire la flessibilità dell'asse oscillante durante il taglio;
Sistema di taglio professionale per scanalature piane
Le funzioni principali includono calibrazione visiva, correzione della lunghezza del pendolo, impostazione dei parametri, PLC personalizzato, simulazione e controllo del processo di taglio. Supporta più tipi di scanalatura V/Y/X/K e può impostare in modo flessibile le proprietà della scanalatura delle parti
Servizi di taglio laser a 5 assi
Vari tubi metallici come tubi tondi, tubi quadrati, tubi esagonali, tubi a forma di D, tubi a vita, tubi ovali, tubi rettangolari, tubi a forma speciale, ecc.
applicazione
Produzione automobilistica: utilizzata per la smussatura di ricambi auto, pannelli di carrozzeria, parti di sistemi di sospensione, ecc.
Costruzioni navali: collegamento delle piastre dello scafo e sigillatura delle scanalature delle strutture unite.
Lavorazione della scanalatura prima della saldatura: prima della saldatura del metallo, il cordone di saldatura viene scanalato per migliorare la resistenza e la qualità del giunto di saldatura.
Produzione di tubi: unione di tubi e adattamento preciso dei giunti.
Lavorazione di strutture in acciaio: ponti in acciaio, costruzioni in acciaio, travi in acciaio, ecc.
Lavorazione dello smusso prima del solution cladding: taglio smussato del substrato metallico per integrare meglio lo strato di rivestimento laser e il substrato.
Quanto costa una macchina da taglio laser 3D a 5 assi
Il prezzo di una macchina da taglio laser tridimensionale a cinque assi è generalmente di circa 60.000-180.000 dollari. Maggiore è la potenza, maggiore è il prezzo. Ciò è correlato alla notorietà del marchio, alla forza del produttore, alla configurazione, alla potenza, ecc.
Contattaci per ottenere gli ultimi prezzi delle attrezzature per il taglio laser di tubi metallici e consigliarti una macchina per il taglio di tubi adatta a te.
FAQ
Considerazioni sull'investimento in una macchina da taglio laser a 5 assi
Compatibilità dei materiali
- Assicurati che la macchina sia compatibile con i materiali con cui lavori. Diversi tipi di laser (fibra o CO2) possono essere più adatti a materiali diversi.
Potenza e velocità
- Considerare la potenza e la velocità di taglio della macchina. Potenze più elevate consentono di tagliare materiali più spessi, mentre velocità più elevate migliorano la produttività.
Precisione e accuratezza
- Valuta la precisione e l'accuratezza della macchina per assicurarti che soddisfi i tuoi standard di qualità. Funzionalità come il controllo dinamico della messa a fuoco e l'integrazione CNC sono essenziali.
Funzionalità del software
- Cerca funzionalità software avanzate che facilitino la progettazione e l'esecuzione di tagli complessi. Sono importanti anche le interfacce intuitive e i sistemi di controllo robusti.
Manutenzione e supporto
- Considerare i requisiti di manutenzione e la disponibilità del supporto tecnico. I produttori rinomati offrono solitamente supporto completo e pacchetti di servizi.
Quali materiali può lavorare una macchina da taglio laser CNC a 5 assi?
Queste macchine possono in genere tagliare un'ampia gamma di materiali, inclusi metalli come acciaio inossidabile, acciaio dolce, alluminio, ottone e rame, nonché alcuni materiali non metallici.
Quali settori traggono maggiori vantaggi dal taglio laser a 5 assi?
I settori che ne beneficiano in modo significativo includono la produzione aerospaziale, automobilistica, medica, elettronica, nautica e di gioielleria.
Quali sono i vantaggi dell'utilizzo di un laser a 5 assi?
I principali vantaggi includono precisione senza pari, maggiore flessibilità, maggiore efficienza, versatilità dei materiali e ridotta necessità di lavorazione secondaria grazie a tagli di alta qualità con bordi lisci.
Quanto sono precise le macchine da taglio laser a 5 assi?
Le macchine da taglio laser a 5 assi offrono in genere un'elevata precisione di posizionamento, spesso compresa tra ±0,03 mm e ±0,05 mm.
Il laser CNC a 5 assi può essere integrato con la robotica?
SÌ, Taglio laser 3D 5 assi può essere integrato con sistemi robotici per migliorare l'automazione nei processi produttivi.
Che tipo di software è necessario per far funzionare una macchina da taglio laser 3D-5 assi?
Questi Laser CNC a 5 assi le macchine richiedono un software CAM (Computer-Aided Manufacturing) specializzato per la programmazione e il funzionamento, spesso fornito dal produttore.
