Высокоэффективный стальной станок для лазерной резки h-образной формы (линия вторичной обработки станка для лазерной резки h-образного луча)
- Поддержка наклона ± 45 ° функция резки
- Любой порт и графическое изображение могут обеспечить резку материала с нулевым хвостом.
- Контроль отслеживания высоты поверхности H-стали, четырехсторонняя калибровка центра
- Цены : от $90,449.90 до $194,815.18
Описание
Станок для лазерной резки H-образной формы / Станок для лазерной резки H Beam выполняет резку, пробивки, скосы, фиксации и метки в единое целое, автоматически определяет контуры, автоматически центрирует и находит края, может пробивать отверстия сбоку и в 3 раза эффективнее портального станка. Обработайте кусок стали за 10 минут.
Используется для H-образной стали, двутавровой балки, швеллера и других профилей. Сталь и другие профили.
Используется для резки, прорезания отверстий, фиксации, снятия фасок, маркировки и разметки на одном станке.

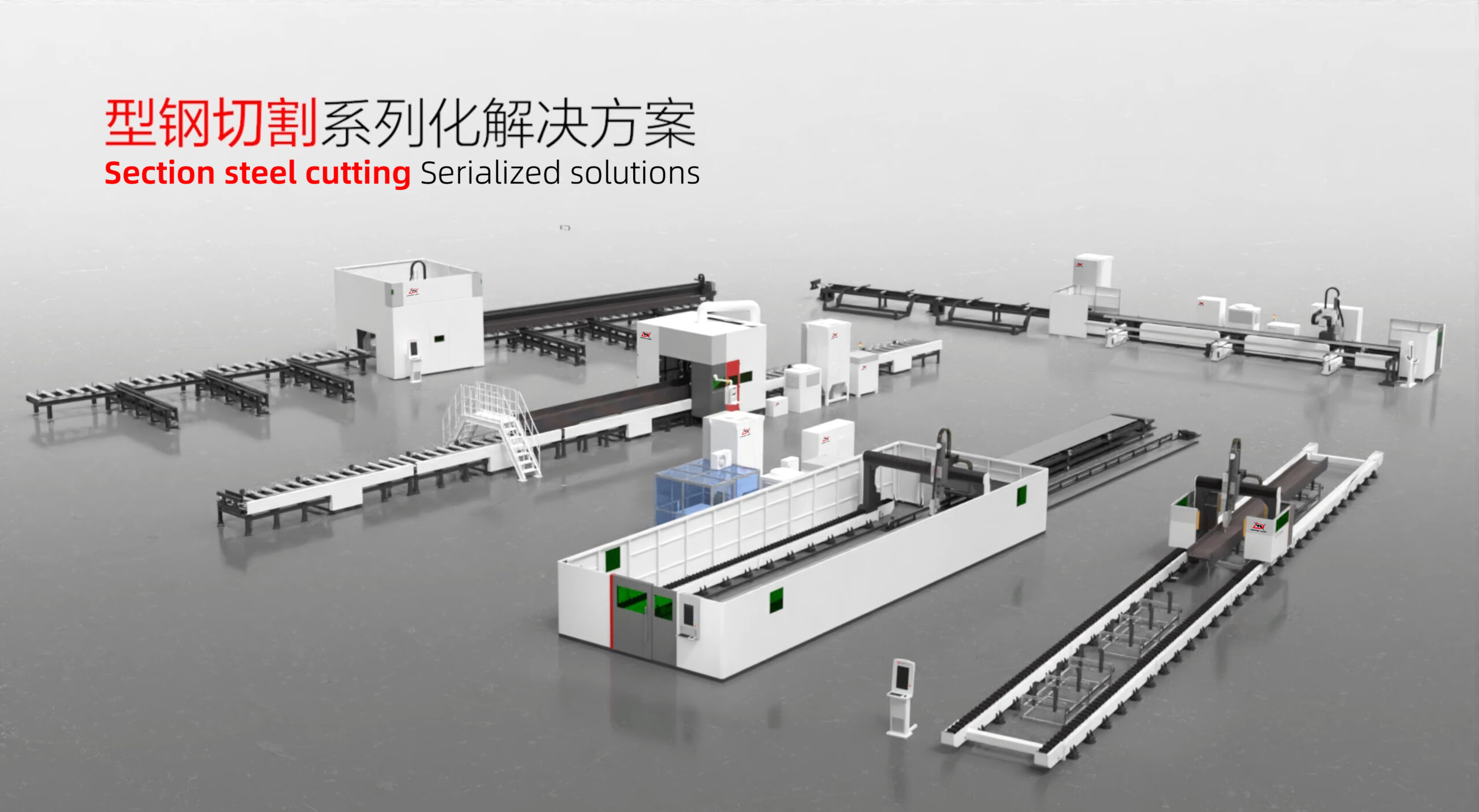

обработка стали H-образной формы, универсальное решение
Он может легко выполнять ряд функций на Н-образной стали, таких как резка, фиксация, снятие фаски, маркировка и т.д.
Отрезанный
Снятие фаски
Вырезание отверстий
Видео лазерной резки стали открытого сечения
Видео автоматической производственной линии лазерной резки H-луча
Линия вторичной обработки лазерной стали сечения видео
Технические параметры
- Марка: Дюбельный Лазер
- Мощность: 6000 Вт 12 кВт 15 кВт 20 кВт 30 кВт
- Метод резки: лазерный
- Ширина крыла: 100-600 мм
- Ширина полотна: 100-1250 мм
- Стандартная длина обработки: 26 м
- Толщина резки перфорации: 1-40 мм
- Максимальная точность позиционирования: 30 м/мин
- Резка под углом: ±45 °
- Максимальная толщина обрабатываемой стенки: 40 мм
- Настраиваемый дизайн
- Односекционная сталь ** вес: 5000 кг
- Точность резки: 0,05 мм
- Место производства: Китай
- Размер оборудования: 30м * 10м
Характеристики
- 1. Высокая точность резки: точно завершите вырезание различной сложной графики и контуров, подходящих для утонченной и мелкоразмерной обработки.
- 2. Эффективность: значительно сократите производственный цикл, повысьте эффективность производства и снизьте производственные затраты.
- 3. Экологичность: Не требуется контакта с материалами, что снижает уровень шума и загрязнения, делая его более экологичным.
- 4. Высоко настраиваемый: им можно управлять с помощью компьютерного программного обеспечения, и индивидуальная резка может выполняться в соответствии с потребностями заказчика для удовлетворения разнообразных потребностей клиентов.
Дополнительные аксессуары
Автоматическое устройство подачи
Квадратные, круглые, прямоугольные трубы, двутавровые балки, швеллеры и т. д. загружаются в назначенное положение, одновременно можно загружать 5 труб, а высоту можно автоматически регулировать в соответствии с трубками, эффективно обеспечивая надежность поддержки.
Боковое загрузочное устройство
Подходит для резки труб из тяжелых металлов и может выполнять полностью автоматизированные операции, такие как автоматическая подача, автоматическая резка и автоматическая разгрузка, тем самым значительно повышая эффективность производства; повышение коэффициента использования труб, максимальное использование материалов стальных труб и сокращение отходов;
Сведения о конфигурации

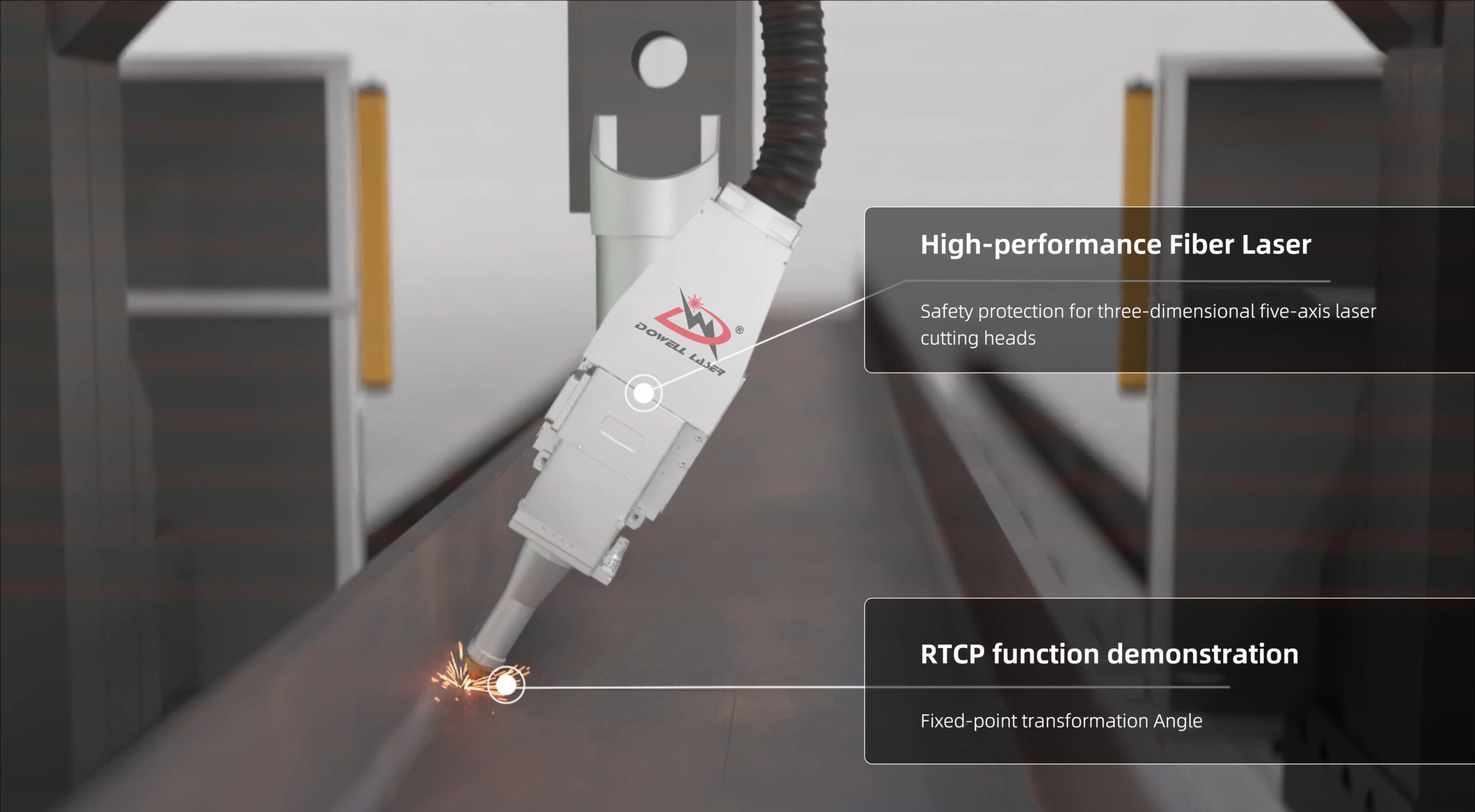

Подвижная лазерная режущая головка

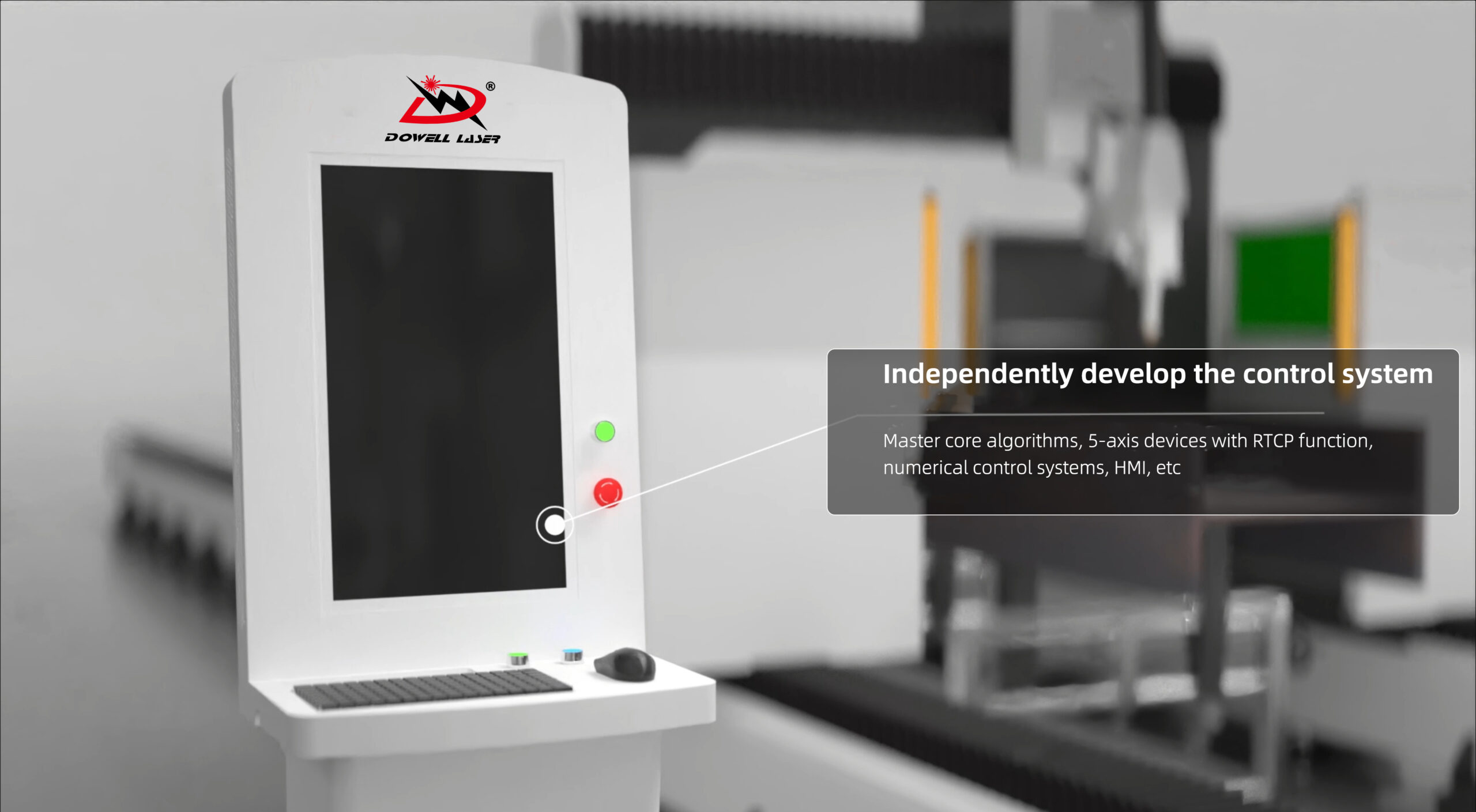

Усовершенствованная система управления, способная к вторичному развитию, использующая лазерные датчики для точного управления
Верстак с двумя станциями

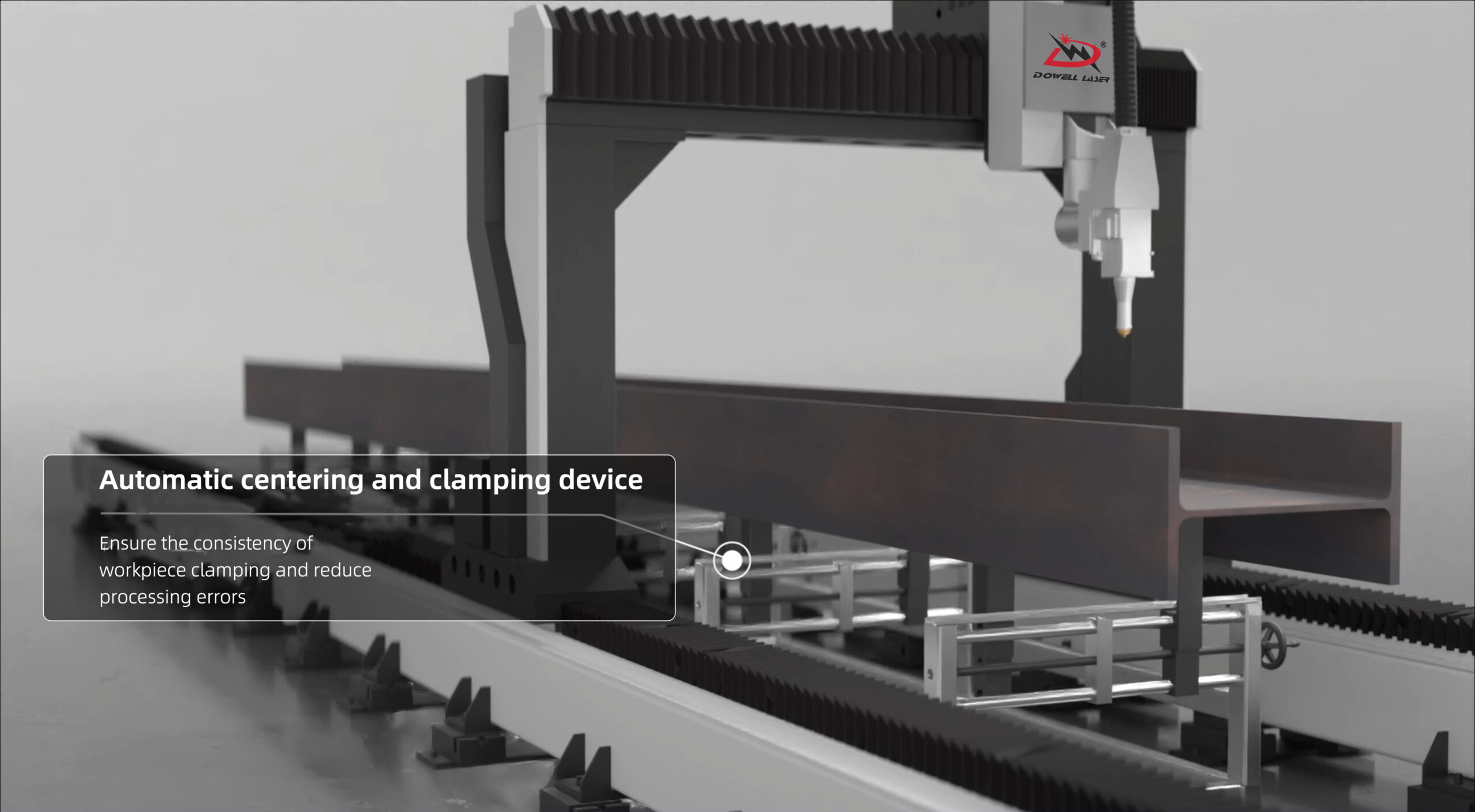

Экономьте время резки, повышайте эффективность работы, автоматически выполняйте поиск материалов и центровку, экономьте место и режьте по секциям.
профессиональная система TEKLA
Система 3D моделирования стальных конструкций Tekla steel structure поддерживает различные формы соединения башен и процессы фасковой резки
ACU swing mechanism
5-axis machining center milling, with high reliability, high-strength aluminum material, high structural strength, high processing accuracy, good overall rigidity, can be equipped with a variety of models of laser cutting heads, integrated line scanning measurement mechanism
WisCut Laser Cutting Software
3 in 1 cutting software: plane cutting, groove cutting, steel cutting; German Beckhoff 3D six-axis CNC system; H-beam online measurement, compensation, cutting, hole opening, marking, cutting, groove opening integrated software functions to achieve a variety of cutting processes
WisNest Steel Nesting Software
Drawing import, one-click processing, model import, drawing recognition, set programming, process compilation, material search and centering, complete processing, and obtain finished products. It supports circular cutting and various splicing methods: such as miter, V-type, center Z-type and edge Z-type, etc., to achieve true zero tail material!
примеры лазерной резки
Подходит для обработки металлических материалов, особенно для резки Н-образной стали (также известной как двутавровая балка или Н-образная сталь), такой как швеллерная сталь, угловая сталь, углеродистая сталь, для достижения многофункциональной резки, прорезания пазов и отверстий, графики и текста, травления, открытия дуги для резки под углом и других функций.
применение пользы автомата для резки лазера
Сколько стоит цена станка для лазерной резки h-образной формы
Цена станка для лазерной резки стали H варьируется от $90,449.90 – $194,815.18. Цена отличается в зависимости от мощности моделей. Если вы хотите приобрести самое доступное и дешевое оборудование, вы можете обратиться к нам за консультацией.
производитель станков для лазерной резки h-образной формы
Вопросы и ответы
Максимальная толщина, которую может вырезать станок для лазерной резки H-образной формы, зависит от мощности лазера и разрезаемого материала. Обычно для станков высокой мощности (например, от 6000 до 12000 Вт):
Управлять станком для лазерной резки H-образной формы относительно легко, благодаря:
- Удобный интерфейс: Современные машины оснащены интуитивно понятными интерфейсами с сенсорным экраном и графическими дисплеями.
- Интеграция программного обеспечения: Совместимость с различным программным обеспечением CAD / CAM для беспрепятственного импорта и обработки дизайна.
- Особенности автоматизации: Включает автоматизированные системы погрузки и разгрузки, погрузочно-разгрузочные работы и процессы резки.
- Обучение и поддержка: Производители часто проводят комплексные учебные занятия и руководства пользователя для обеспечения бесперебойной работы.
Типичный срок службы станка для лазерной резки профилей составляет от 10 до 15 лет. На этот срок службы может влиять несколько факторов, включая качество сборки станка, частоту и интенсивность его использования, а также то, насколько хорошо он обслуживается.
Регулярное техническое обслуживание, надлежащее использование и соблюдение рекомендаций производителя могут продлить срок службы машины за пределами этого типичного диапазона.
Обеспечение своевременного технического обслуживания, замена изношенных деталей и поддержание станка в чистоте и надлежащая калибровка являются важными методами для максимального увеличения срока службы станка лазерной профильной резки.
Функциями безопасности, обычно входящими в комплект станков для лазерной резки H-образной формы, являются:

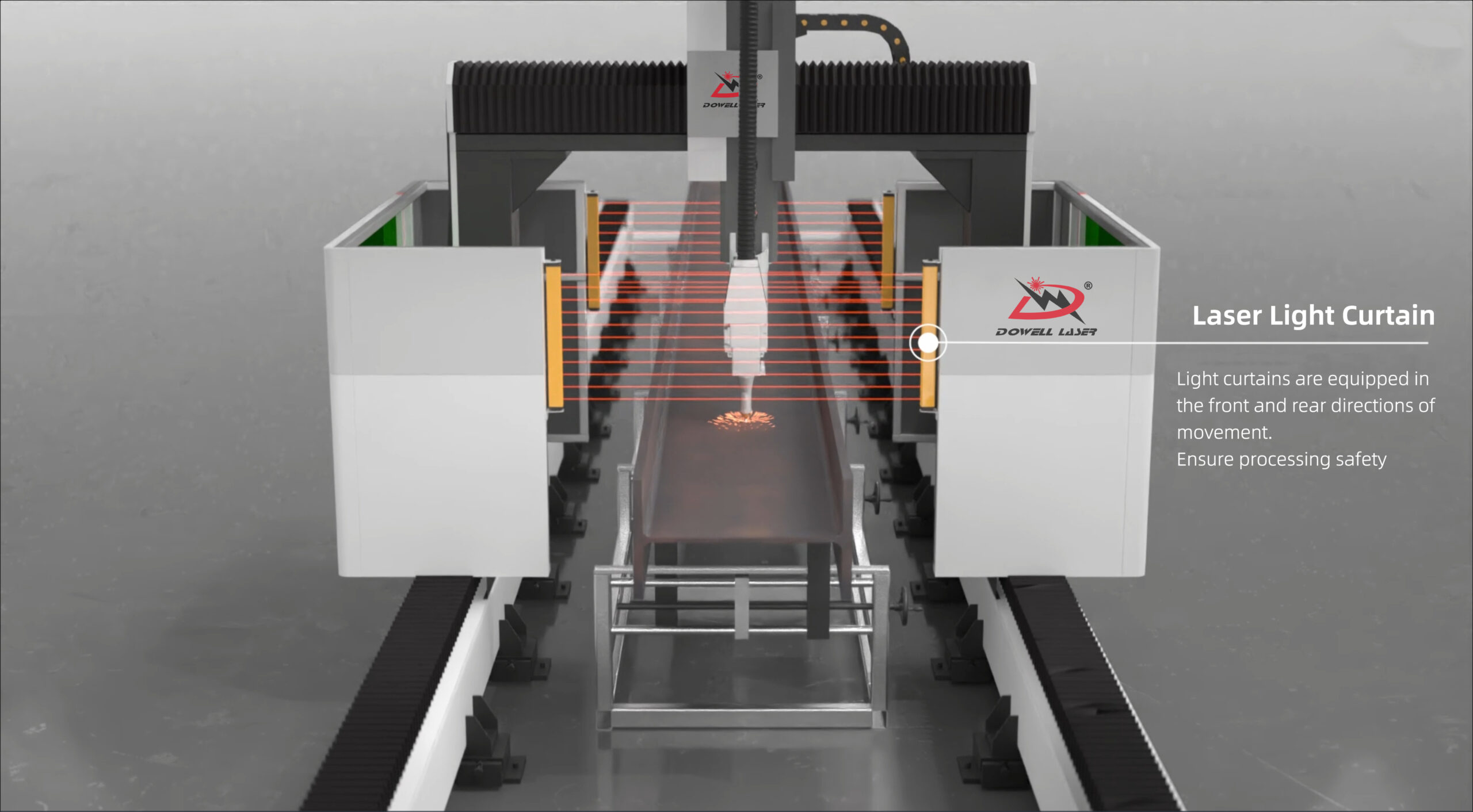

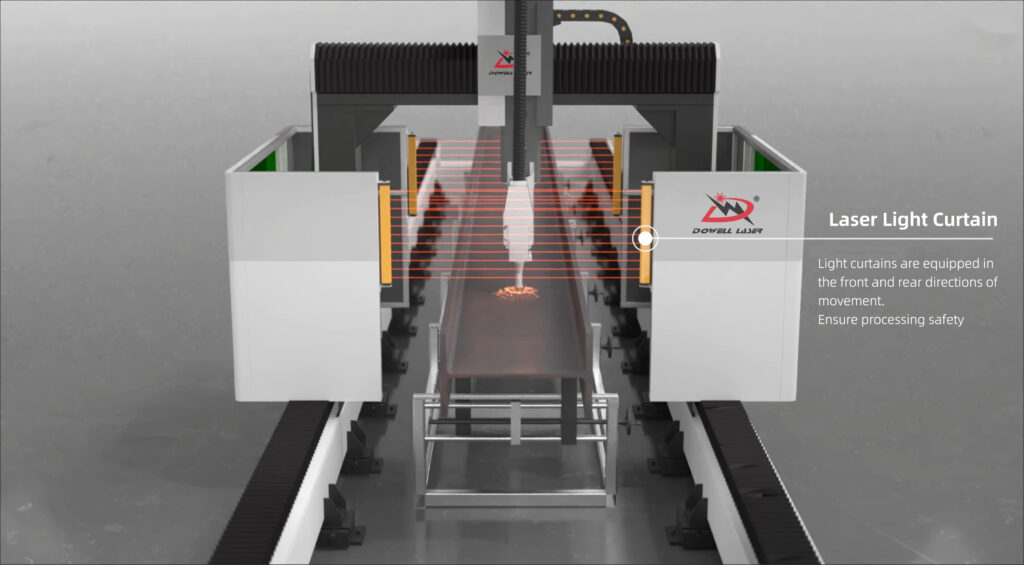

- Закрытая Зона Резки: Предотвращает прямое воздействие лазерного луча.
- Системы блокировки: Автоматическое отключение при открытии защитных дверей во время работы.
- Удаление дыма: Встроенные системы для удаления опасных паров и частиц.
- Кнопки аварийной Остановки: Легкодоступные кнопки аварийной остановки позволяют быстро остановить работу.

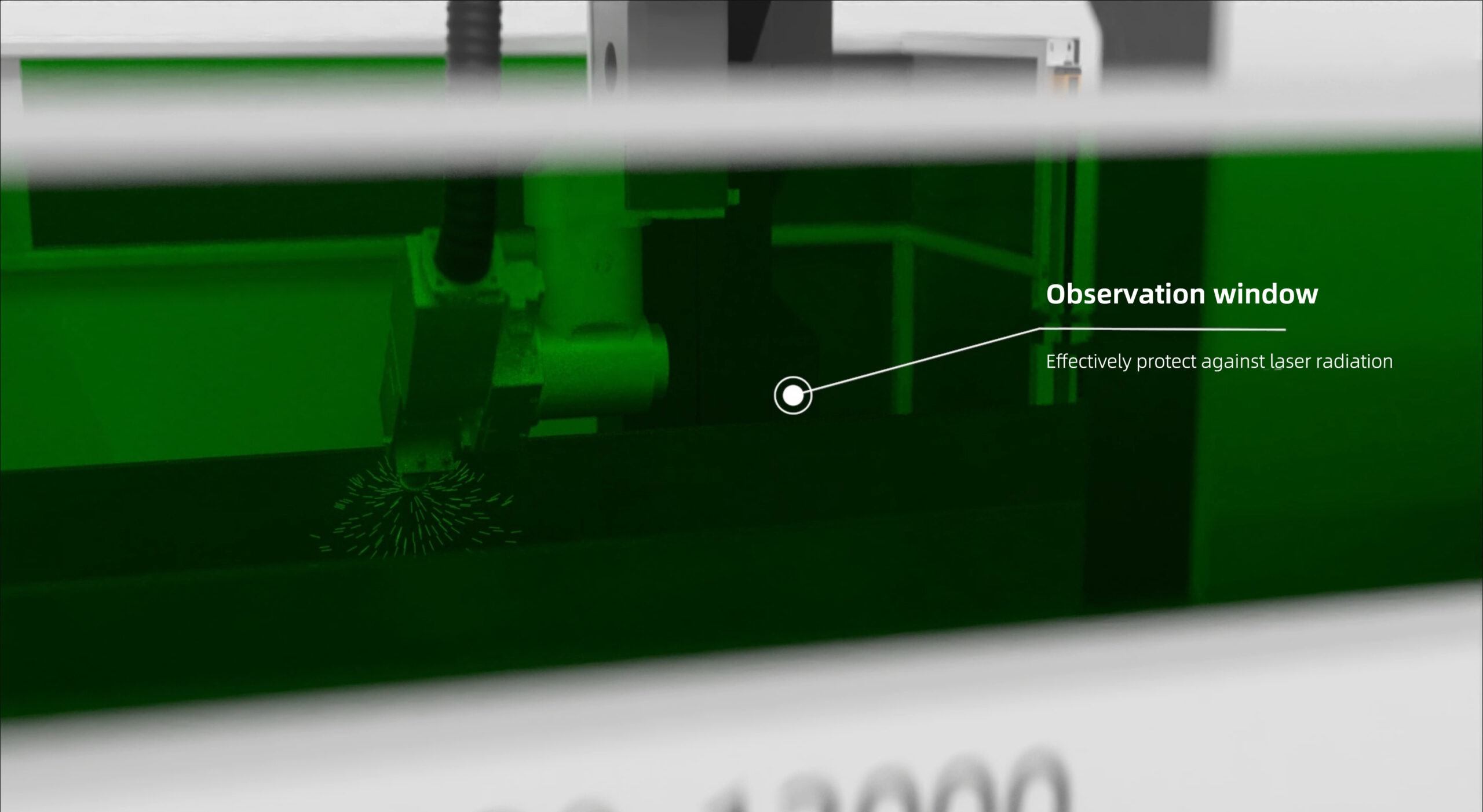

- Защитное Стекло: Смотровые окна изготовлены из защитного стекла, которое блокирует вредные лазерные волны.
Да, большинство авторитетных производителей предлагают гарантии и послепродажное обслуживание:
- Гарантийный Срок: Обычно гарантия на запчасти и рабочую силу составляет от 1 до 3 лет.
- Техническая Поддержка: Доступ к технической поддержке по телефону, электронной почте или при посещении сайта.
- Запасные Части: Наличие запасных частей и расходных материалов.
- Обучение и установка: Часто входит в комплект поставки для обеспечения правильной настройки и эксплуатации.
Да, многие китайские производители станков для лазерной резки профилей с ЧПУ предлагают варианты настройки в соответствии с конкретными требованиями заказчика:
Индивидуальные конфигурации: Настраиваемая мощность лазера, размер кровати и функции автоматизации.
Специальное навесное оборудование: Варианты поворотного навесного оборудования, специализированных режущих головок или дополнительных функций безопасности.
Настройка программного обеспечения: Интеграция с конкретным программным обеспечением или разработка специального программного обеспечения для уникальных приложений.
Системы погрузочно-разгрузочных работ: Настраиваемые системы погрузки и разгрузки в соответствии с конкретными потребностями рабочего процесса.
