Integrates multi-process composite machining including laser cutting, drilling, and grooving.
Gantry-type Section Steel Laser Composite Processing Center
Equipped with a high-power laser system and a high-precision CNC system, it is suitable for processing various types of steel profiles such as H-beams, channel steel, and angle steel. The high-rigidity gantry frame ensures stable operation, and multiple processes are completed in a single clamping, significantly shortening the process cycle, reducing costs and increasing efficiency, empowering the automated upgrade of steel profile processing in the steel structure and construction machinery industries.
About Our Collection
Automatic Loading Function + Modular Design
This device integrates an intelligent automatic loading and unloading system with multi-process composite machining capabilities. It features a high-power fiber laser and a high-precision CNC system, combined with a high-rigidity gantry frame and stable transmission components. The intelligent loading and unloading device automatically handles the entire process of loading, positioning, and unloading profiles, eliminating the need for manual intervention, significantly saving labor costs, and completely eliminating high-intensity handling operations. It also integrates multiple processes such as cutting, drilling, grooving, and chamfering, allowing for multi-process machining in a single clamping operation, saving process turnaround time and directly increasing processing efficiency by more than 50%!
Get To Know Us

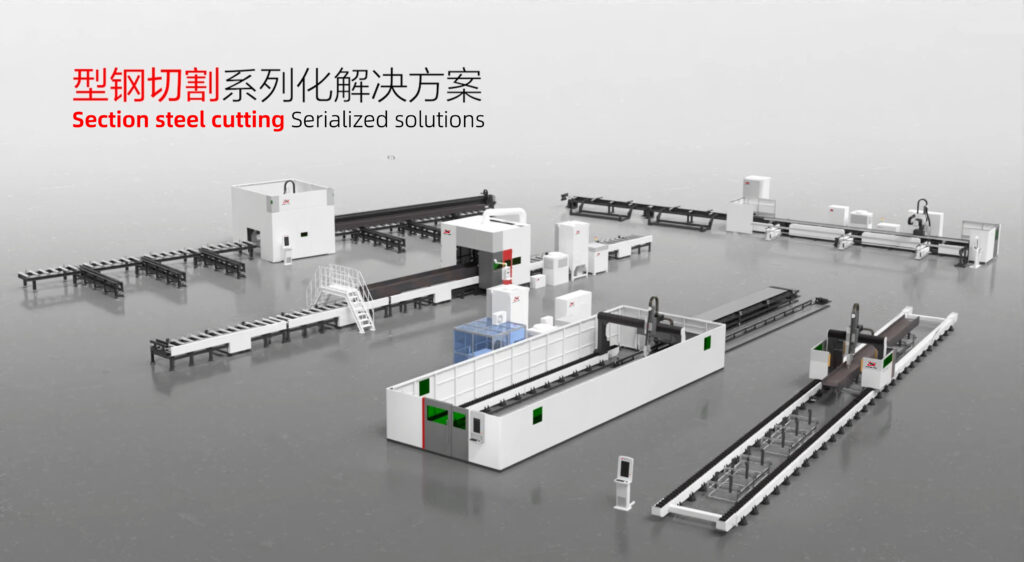

Multi-functional Laser Composite Processing Center

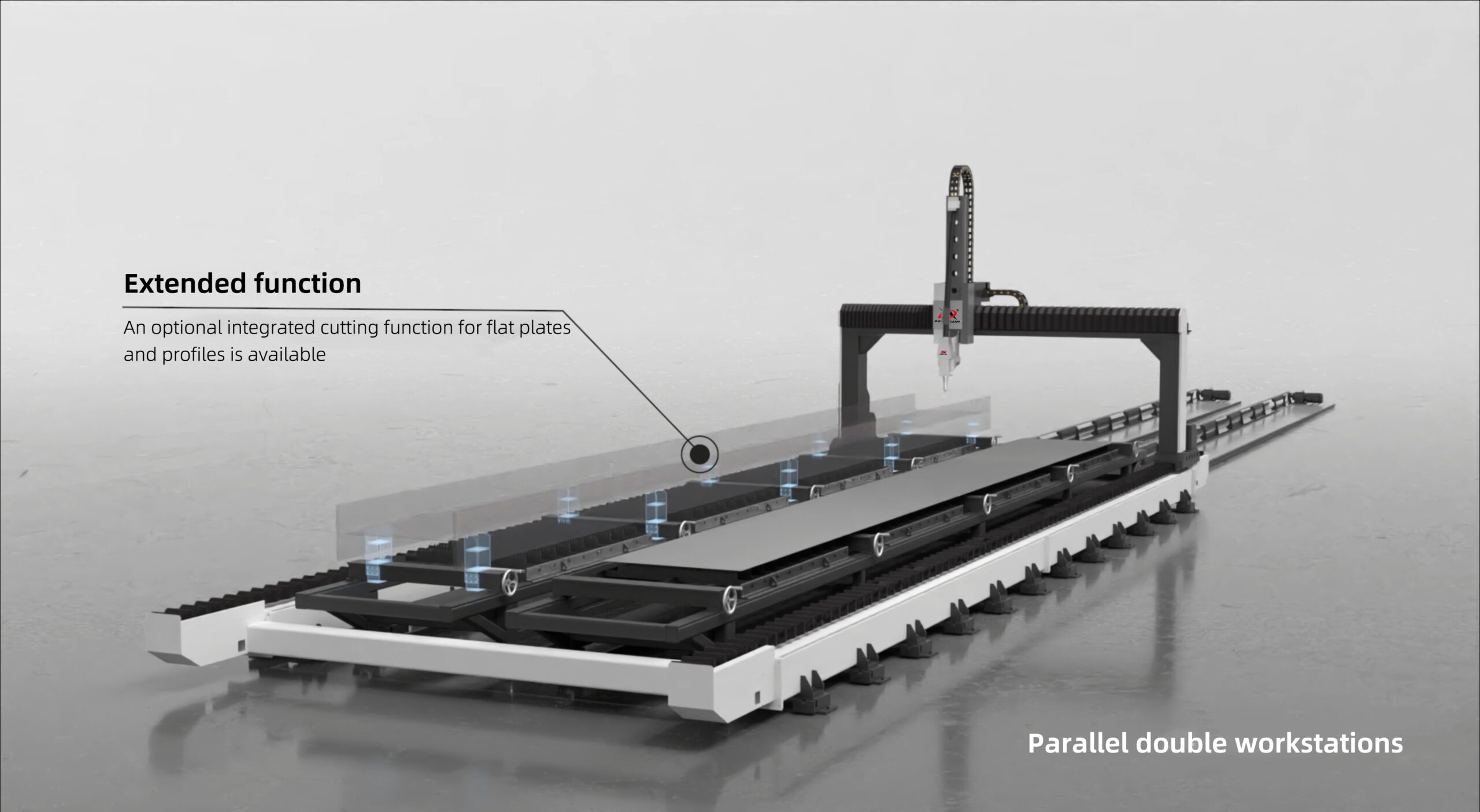

The Dowell Laser multi-functional composite laser processing center for steel sections, plates, and pipes. It is a versatile expert in the steel structure industry, capable of handling all types of materials including sections, plates, and pipes with ease.The equipment features a three-dimensional five-axis laser head, which can process both flat sheets (supporting bevel cutting on sheets) and I-beams, H-beams, channel sections, andangle steels. Additionally, it can meet the processing needs of square tubes, roundtubes,variable diameter beams, widened wing plates, crane beams, automotive longitudinalbeams,and spherical flat steel through non-standard configurations.
Benefits & Advantages
Dowell Laser H-beam Section Laser Cutting Processing Center | Powered by high-power fiber laser, specifically designed for cutting H-beams, I-beams, and other structural steel sections. It delivers burr-free, bevel-free, single-pass cutting. The high-rigidity machine body and precise CNC system ensure high cutting accuracy and stable operation. It is adaptable to various steel section specifications, providing powerful capabilities for efficient cutting operations in the steel structure industry.
Teknik parametreler
Technical Parameters of Gantry-type Section Steel Laser Composite Processing Center | Dowell Laser: A comprehensive overview of core parameters such as laser power, processing accuracy, and compatible profiles. Suitable for processing various types of steel sections, including H-beams and channel steel, providing clear reference for equipment procurement and production line planning.
Item.
Parameters.
Processing type
Plate, I-beam, H-beam, channel steel, anglesteel
The range of work
Profile: 100*100mm~1500*600mm(width*height) Plate straight cutting: 3200mm*28000mm(width*length) Plate groove: 2800mm*28000mm(width*length)

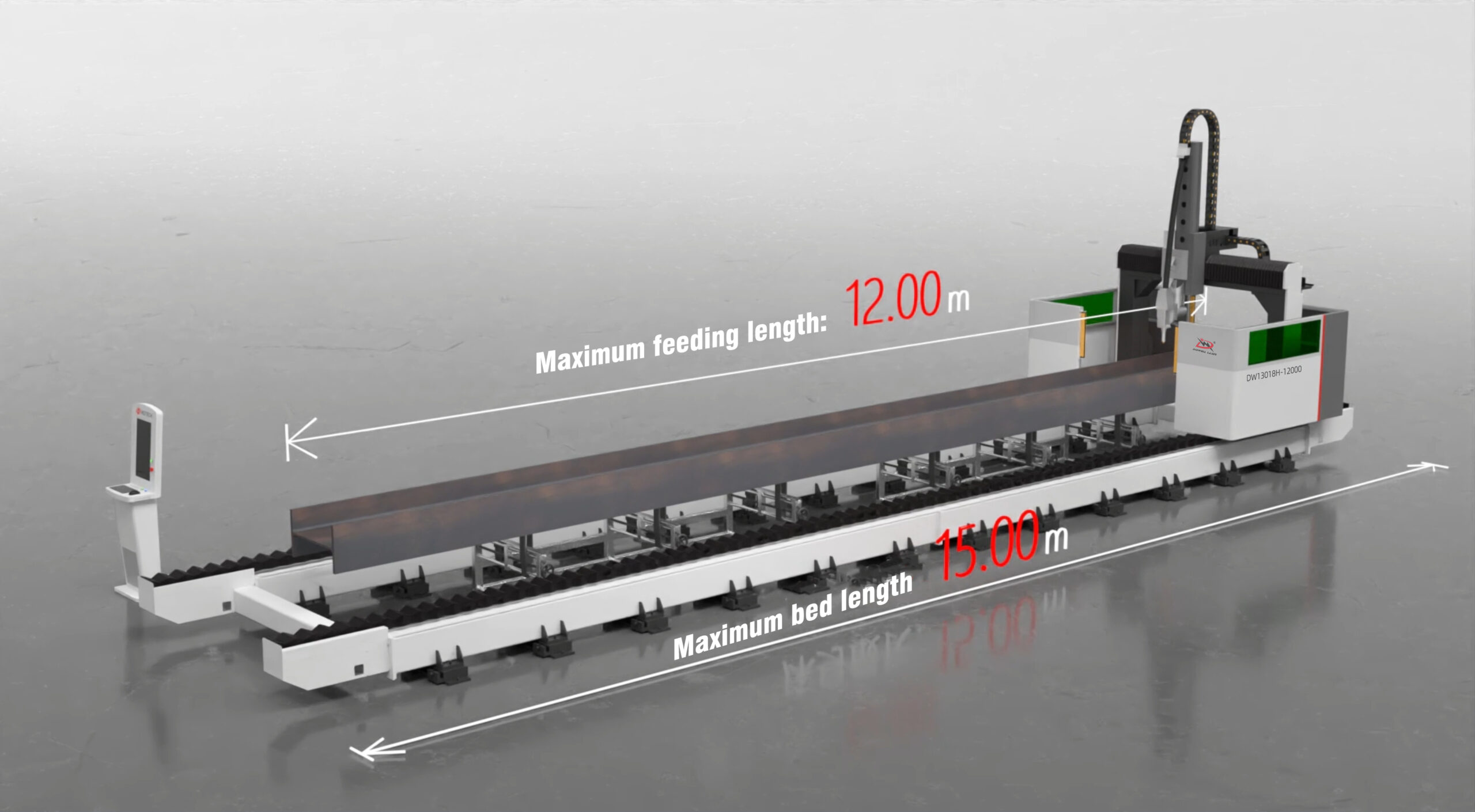

Equipment travel
Standard stroke 28000mm
Max. weight of pipe/plate
Maximum load-bearing capacity of profile: 6T Maximum plate thickness: 375kg/㎡
Machine tool external dimensions
About 33900mm* 5030mm*4100mm(length*width*height)
The gross weight of equipment
About 10500kg (Excluding air compressor, laser andother peripherals)
A-axis swing angle
±90°
C-axis swing angle
±90°
Max. linkage speed of X and Y axis
50m/min
Max. acceleration of the equipment
0.5g
Special typesetting software
Germany Befewest / WISCUT
The system recognizes file formats
DXF、DWG、IGS、IGES、STEP、STP、NC1
The size of the center distance between the hole
and the wing plate
≥60mm (hole diameter ≤20mm)
Workpiece cutting length accuracy error
＜1mm
φ 20mm hole position deviation
≤1mm
Overall power/current
12KW：92.50kW/175.68A 20KW：134.10kW/203.75A
Rated power supply voltage
380V
Frequency
50Hz
Total power supply protection level
IP54
Equipment Configuration
Gantry-type Steel Profile Laser Composite Processing Center | Dowell Laser selects core components from leading global brands, equipped with a high-power fiber laser, professional cutting head, and high-end CNC system, matched with high-precision guide rails and stable transmission components. Modular configuration supports flexible customization, integrating cutting, drilling, and grooving multiple processing steps. The high-rigidity frame ensures stable equipment operation, laying a solid foundation for efficient production in steel structure and engineering machinery processing.
Item.
Brand
Yapılandırma
Laser source
Max./Raycus
The spot quality is good,the signal transmission is stableand the anti-interference ability is strong.
Automatic focusing laser head
WSD - WF series
Integrated structure, double water cooling design, good heat dissipation, stable light output.
Numerical control system
WISCUT
EtherCAT bus control, the third generation of follower system, closed-loop control is more accurate, faster response, higher processing efficiency.
Servo motor drivers
HCFA/Flexem FBOX
The bus moter and driver cooperate withe the bus system to realize the bus control.
High precision linear guide rail (Heavy rail is used for the bed axis)
Taiwan TBI/HIWIN
High standard H grade
High precision rack (The bed shaft is straight)
YYC
High standard 6 level
Water cooling chiller
S&A/Hanli
Double temperature control, efficient and environmental protection.
Longitudinal components
Dowell Laser
It is made of high quality steel plate welding, and aging treatment is adopted after welding to eliminate internal stress, so it is not easy to deform in long-term use.
Z-axis assembly
Dowell Laser
High precision screw transmission mode is adopted.
Steel bed base (Optional)
Dowell Laser
Made of high quality profile welding, durable and stable.
Single station profile support device, Single station plate processing table (The above two are optional)
Dowell Laser
Used to support profiles, Used to support panels.
H şekilli çelik işleme, tek elden çözüm

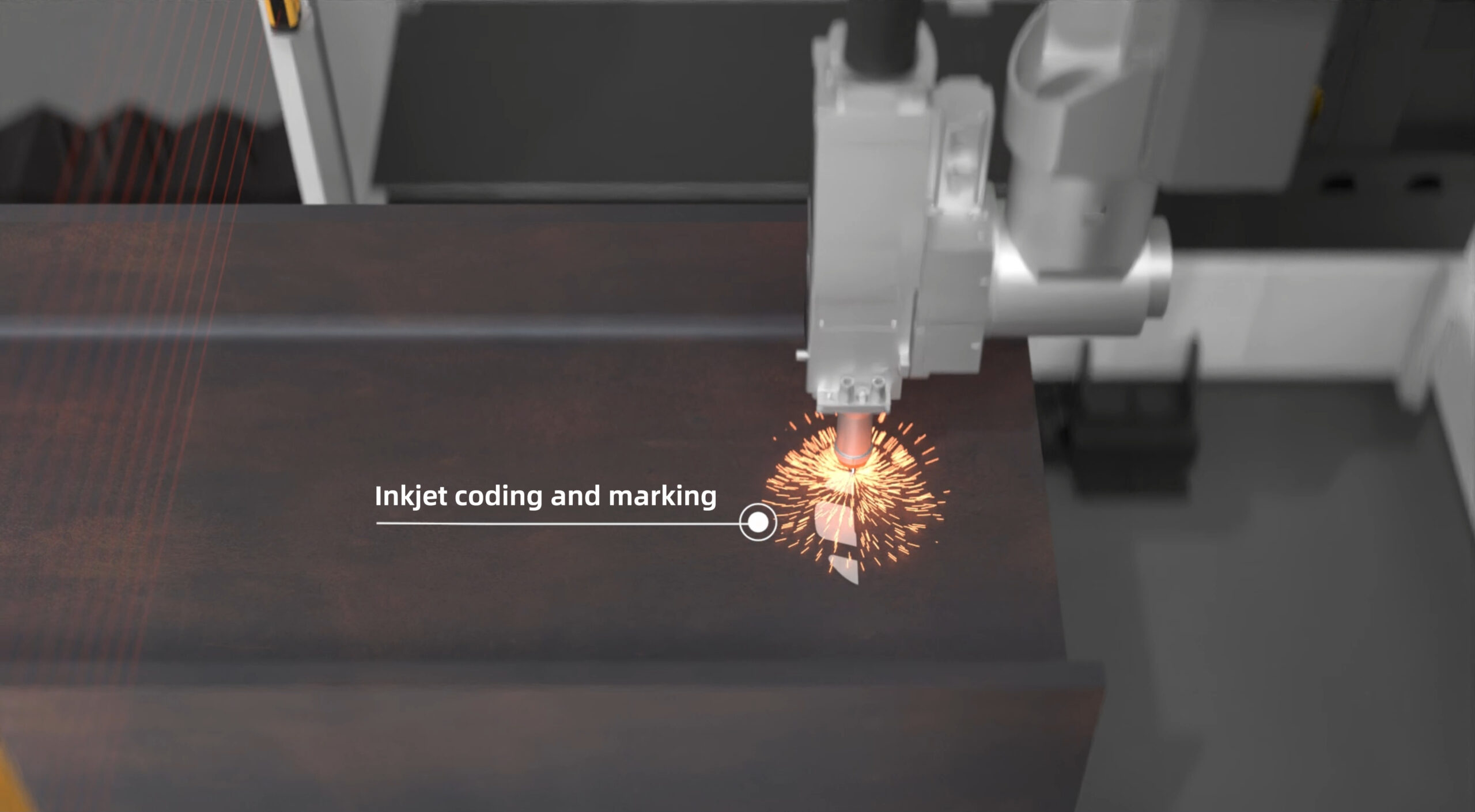

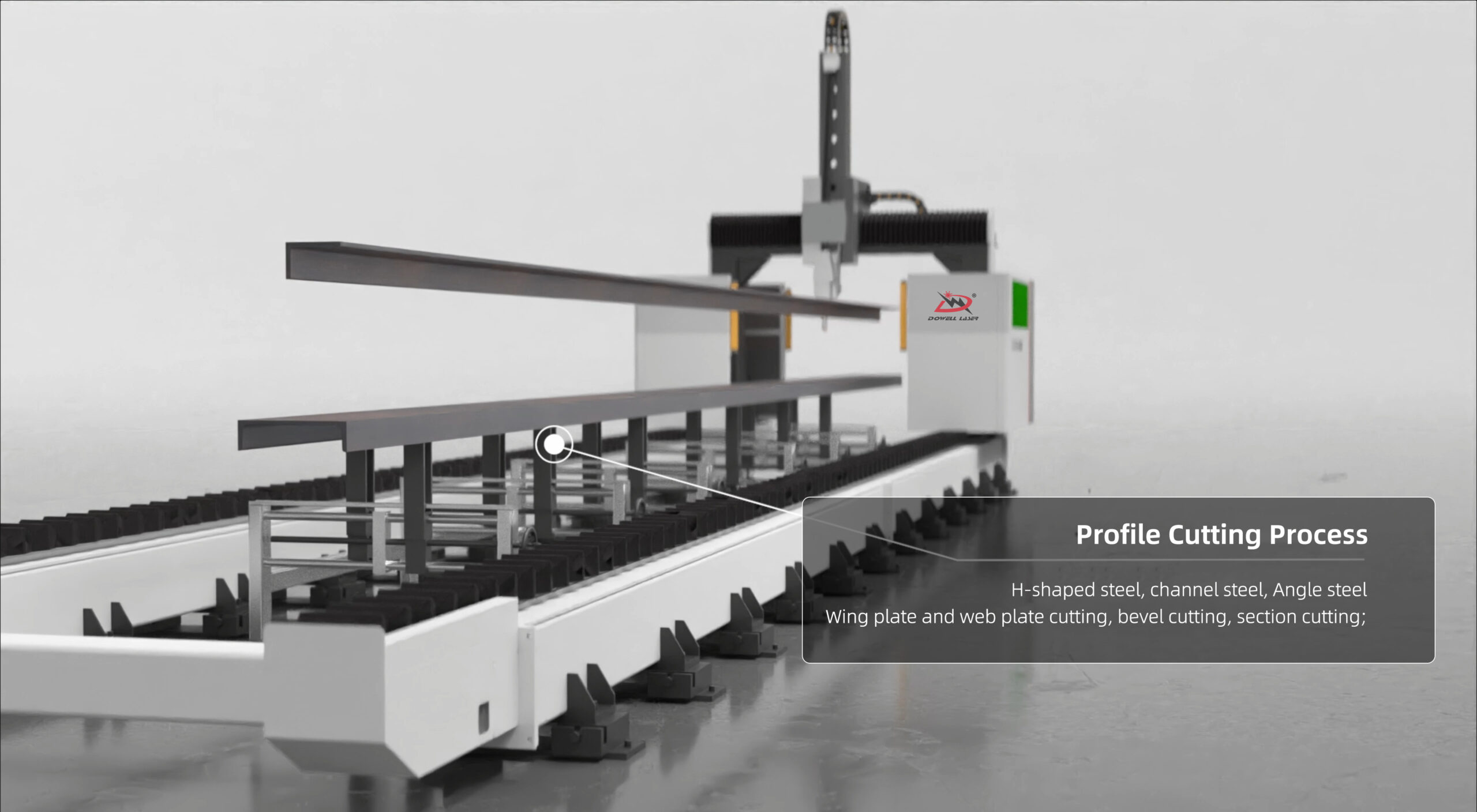

H-şekilli çelik üzerinde kesme, kilitleme, eğim verme, işaretleme vb. gibi bir dizi işlevi kolayca gerçekleştirebilir.
Ayırmak
Eğim verme
Deliklerin kesilmesi
Açık Bölüm çelik lazer kesim videosu
H ışın lazer kesim otomatik üretim hattı videosu
Bölüm çelik lazer ikincil işleme hattı videosu
Özellikler
- 1. Yüksek kesme hassasiyeti: rafine ve ince boyutlu işlemlere uygun, çeşitli karmaşık grafiklerin ve konturların kesimini doğru bir şekilde tamamlayın
- 2. Verimlilik: Üretim döngüsünü önemli ölçüde kısaltın, üretim verimliliğini artırın ve üretim maliyetlerini azaltın.
- 3. Çevre dostu: Malzemelerle temasa gerek yoktur, gürültü ve kirliliği azaltır, daha çevre dostu hale getirir.
- 4. Son derece özelleştirilebilir: Bilgisayar yazılımı aracılığıyla kontrol edilebilir ve müşterilerin farklı ihtiyaçlarını karşılamak için müşteri ihtiyaçlarına göre özelleştirilmiş kesim yapılabilir.
İsteğe bağlı Aksesuarlar
Otomatik Besleme Cihazı
Kare borular, yuvarlak borular, dikdörtgen borular, I-kirişler, kanal çelikleri vb. belirlenen konuma yüklenir ve aynı anda 5 boru yüklenebilir ve yükseklik, borulara uyacak şekilde otomatik olarak ayarlanabilir, böylece etkili bir şekilde sağlanır. desteğin güvenilirliği.
Yandan Monteli Yükleme Cihazı
Ağır metal boruların kesilmesi için uygundur; otomatik besleme, otomatik kesme ve otomatik boşaltma gibi tam otomatik işlemleri gerçekleştirebilir, böylece üretim verimliliğini büyük ölçüde artırır; Boruların kullanım oranının iyileştirilmesi, çelik boru malzemelerinin kullanımının maksimuma çıkarılması ve atıkların azaltılması;
Yapılandırma ayrıntıları
Hareketli lazer kesme kafası
Hassas kontrol için lazer sensörleri kullanan, ikincil geliştirme kapasitesine sahip gelişmiş kontrol sistemi

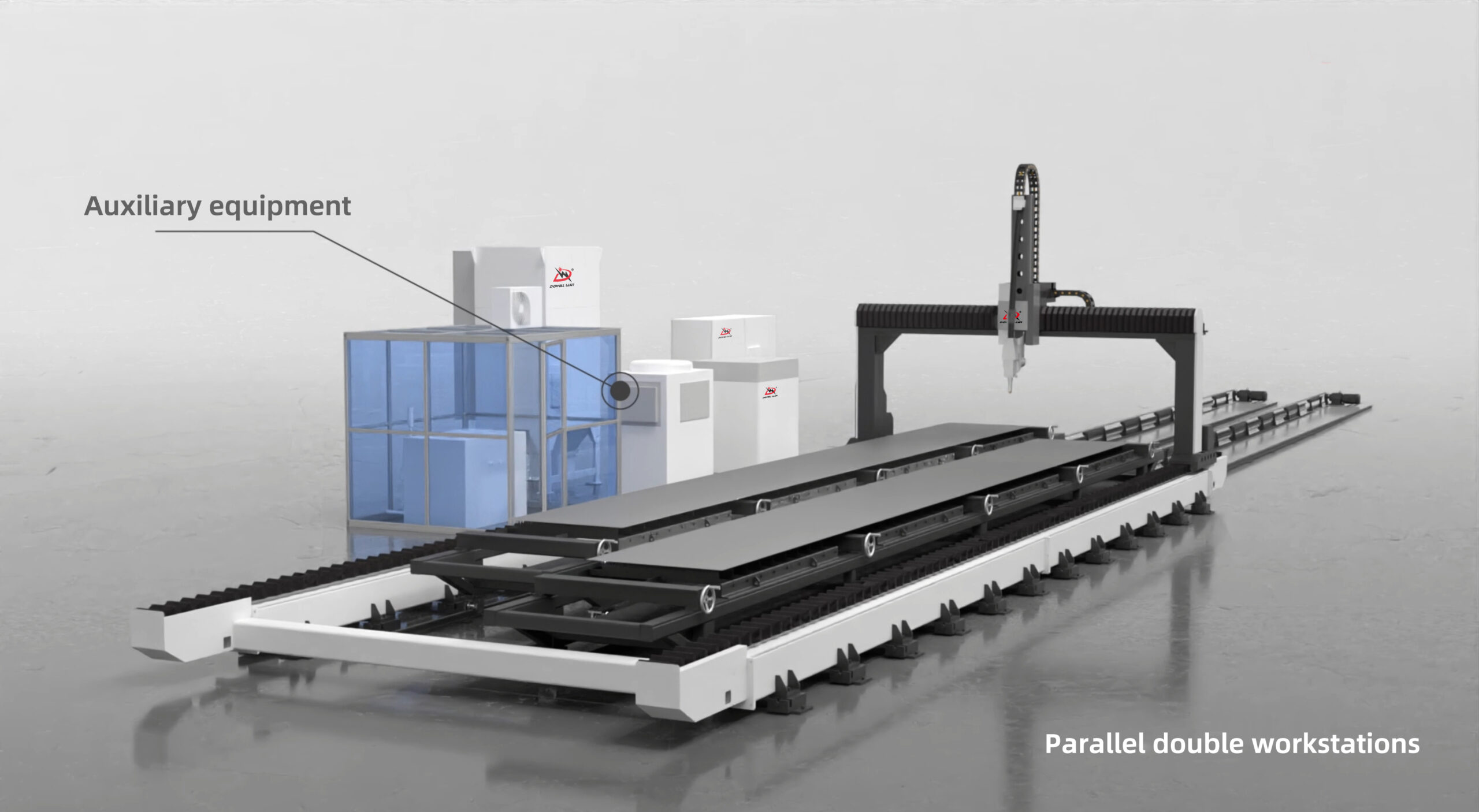

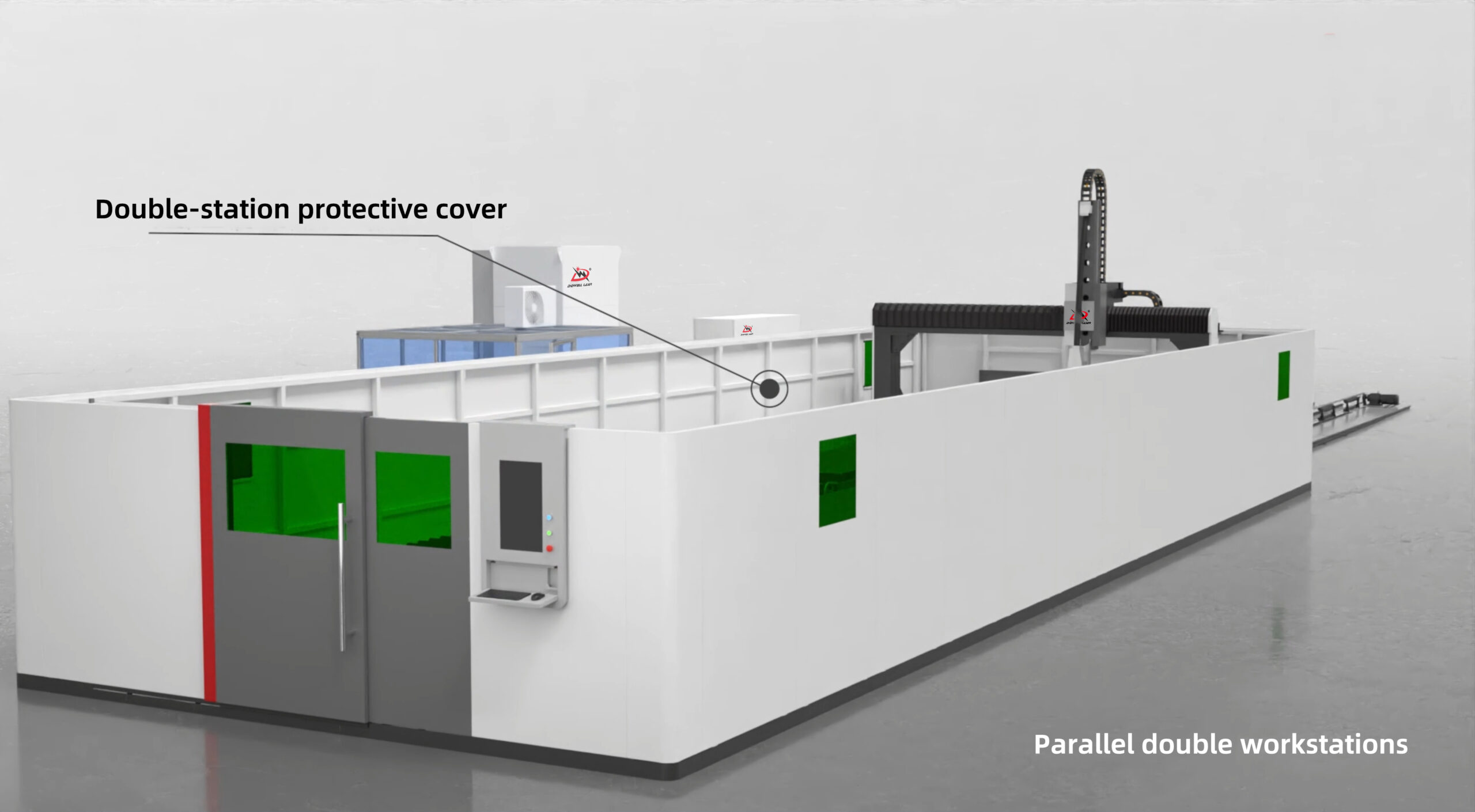

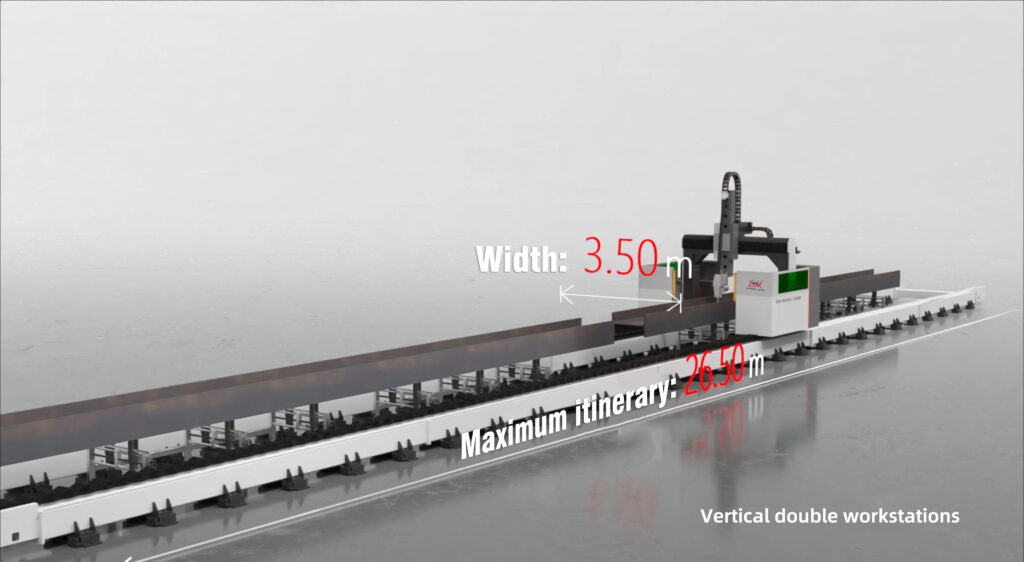

Çift istasyonlu çalışma tezgahı
Kesim süresinden tasarruf edin, iş verimliliğini artırın, malzemeleri ve merkezi otomatik olarak arayın, yerden tasarruf edin ve bölümler halinde kesin
profesyonel TEKLA sistemi
Tekla çelik yapı 3D modelleme sistemi çeşitli kule bağlantı formlarını açılı kesme işlemlerini destekler
ACU swing mechanism
5-axis machining center milling, with high reliability, high-strength aluminum material, high structural strength, high processing accuracy, good overall rigidity, can be equipped with a variety of models of laser cutting heads, integrated line scanning measurement mechanism
WisCut Laser Cutting Software
3 in 1 cutting software: plane cutting, groove cutting, steel cutting; German Beckhoff 3D six-axis CNC system; H-beam online measurement, compensation, cutting, hole opening, marking, cutting, groove opening integrated software functions to achieve a variety of cutting processes
WisNest Steel Nesting Software
Drawing import, one-click processing, model import, drawing recognition, set programming, process compilation, material search and centering, complete processing, and obtain finished products. It supports circular cutting and various splicing methods: such as miter, V-type, center Z-type and edge Z-type, etc., to achieve true zero tail material!
lazer kesim örnekleri
Çok işlevli kesme, kanal açma ve açma, grafik ve metin elde etmek için özellikle kanal çeliği, köşebent çeliği, karbon çeliği gibi H-şekilli çeliği (I-kiriş veya H-çeliği olarak da bilinir) kesmek için metal malzemeler için uygundur. , aşındırma ve eğimli kesme Ark açma ve diğer işlevler.
lazer kesim makinesi uygulama kullanır
SSS
H şeklindeki lazer kesim makinesinin kesebileceği maksimum kalınlık, lazer gücüne ve kesilen malzemeye bağlıdır. Tipik olarak, yüksek güçlü bir makine için (örneğin, 6000W ila 12000W):
H şeklinde bir lazer kesme makinesini çalıştırmak aşağıdakiler sayesinde nispeten kolaydır:
- Kullanıcı dostu arayüz: Modern makineler sezgisel dokunmatik ekran arayüzlerine ve grafik ekranlara sahiptir.
- Yazılım Entegrasyonu: Sorunsuz tasarım içe aktarma ve işleme için çeşitli CAD/CAM yazılımlarıyla uyumludur.
- Otomasyon Özellikleri: Otomatik yükleme ve boşaltma sistemlerini, malzeme taşıma ve kesme süreçlerini içerir.
- Eğitim ve Destek: Üreticiler, sorunsuz çalışmayı sağlamak için sıklıkla kapsamlı eğitim oturumları ve kullanım kılavuzları sağlar.
Lazer profil kesme makinesinin tipik ömrü 10 ila 15 yıl arasında değişmektedir. Bu kullanım ömrü, makinenin yapım kalitesi, kullanım sıklığı ve yoğunluğu ve bakımının ne kadar iyi yapıldığı gibi çeşitli faktörlerden etkilenebilir.
Düzenli bakım, doğru kullanım ve üreticinin yönergelerine bağlılık, makinenin ömrünü bu tipik aralığın ötesine uzatabilir.
Servisin zamanında sağlanması, aşınmış parçaların değiştirilmesi ve makineyi temiz ve uygun şekilde kalibre edilmiş tutmak, lazer profil kesme makinesinin çalışma ömrünü en üst düzeye çıkarmak için temel uygulamalardır.
H şekilli lazer kesim makinelerinde yaygın olarak bulunan güvenlik özellikleri şunlardır:
- Kapalı Kesim Alanı: Lazer ışınına doğrudan maruz kalmayı önler.
- Kilitleme Sistemleri: Çalışma sırasında güvenlik kapıları açılırsa otomatik kapanma.
- Duman Ekstraksiyonu: Tehlikeli dumanları ve parçacıkları gidermek için yerleşik sistemler.
- Acil Durdurma Butonları: Operasyonları hızlı bir şekilde durdurmak için kolayca erişilebilen acil durdurma düğmeleri.
- Koruyucu Cam: Zararlı lazer dalga boylarını engelleyen koruyucu camdan yapılmış görüntüleme pencereleri.
Evet, saygın üreticilerin çoğu garanti ve satış sonrası hizmetler sunmaktadır:
- Garanti süresi: Genellikle parça ve işçiliği kapsayan 1 ila 3 yıllık garanti.
- Teknik Destek: Telefon, e-posta veya yerinde ziyaretler yoluyla teknik desteğe erişim.
- Yedek parça: Yedek parça ve sarf malzemelerinin mevcudiyeti.
- Eğitim ve Kurulum: Doğru kurulum ve çalışmayı sağlamak için genellikle satın alma paketine dahil edilir.
Evet, birçok Çin cnc lazer profil kesme makinesi üreticisi, belirli müşteri gereksinimlerini karşılamak için özelleştirme seçenekleri sunmaktadır:
Özel Yapılandırmalar: Özelleştirilebilir lazer gücü, yatak boyutu ve otomasyon özellikleri.
Özel Ataşmanlar: Döner ataşmanlar, özel kesme başlıkları veya ek güvenlik özellikleri seçenekleri.
Yazılım Özelleştirme: Özel yazılımlarla entegrasyon veya benzersiz uygulamalar için özel yazılım geliştirme.
Malzeme Taşıma Sistemleri: Belirli iş akışı ihtiyaçlarını karşılamak için özelleştirilebilir yükleme ve boşaltma sistemleri.
